图纸的幅面怎样编排尺寸?
图纸的幅面怎样编排尺寸?
原创
2022-03-13 00:34:29
0
次
图纸的幅面怎样编排尺寸?

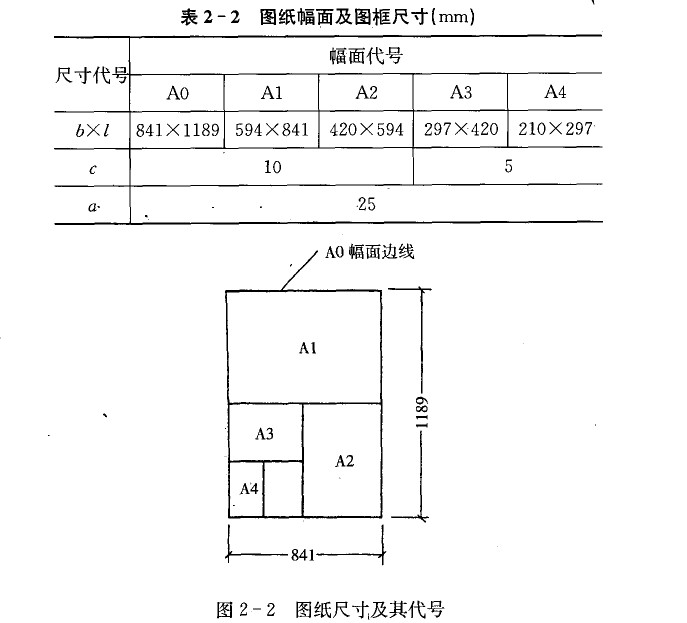

(1)为了合理使用图纸,便于装订和管理,设计者或制图人员根据所画图样的大小来选定图纸的幅面。图纸幅面及图框尺寸,应符合表2—2的规定。表中b与l分别代表图纸幅面的短边和长边的尺寸,图2一2所示为图纸尺寸及其代号。
(2)需要微缩复制的图纸,其一个边上应附有一段准确米制尺度,4个边上均应附有对中标志,米制尺度的总长应为100mm讯,分格应为10mm。对中标志应画在图纸各边长的中点处,线宽应为0.35 mm,伸入框内应为5 mm。
(3)图纸的短边一般不应加长,长边可以加长,但应符合表2—3的规定。
(4)图纸以短边作为垂直边称为横式,以短边作为水平边称为立式。一般AO-A3图纸宜横式使用;必要时,也可立式使用。
(5)一个工程设计中,每个专业所使用的图纸,一般不宜多于两种幅面,不含目录及表格所采用的A4幅面。
