家居设计平面、立面、剖面的绘画要求有哪些?

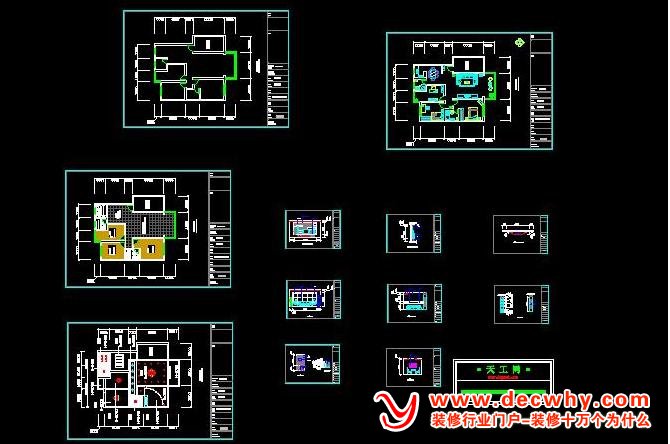

室内是一个由长、宽、高三个方向构成的立体空间。要想在图纸上全而、完整、准确地表现出来,就必须利用正投影制图,分别制出空间界面的平、立、剖面图。
正投影制图能够科学地再现空间界面的真空比例与尺度,就像是一个被拆开的方盒子,在每个界面上纵横切割所呈现出来的截面,就是我们所说的剖面。
室内设计目前使用的是国家颁布的建筑制图规范。
①制图比例。平面图是设计的基础依据,不同阶段的设计表现,应以不同的比例在平面图上进行。草图与功能分析图通常使用1: 100的比例。方案设计图通常使用1: 50的比例。室内设计图常用比例尺如下表。
图名
比例尺
代表实物长度 (m)
图面上线段长度(mm)
平面图
1:100
1
10
立面图
1: 50
1
20
剖面图
1: 20
1
50
细部
1: 10
1
100
大样图
1:5
1
200
②图线。制图的线条有线型与粗细的变化,分别代表一定的意义。绘制图要求粗细均匀,光滑整洁,交接清楚。实线表示形体的轮廓线;细实线表示尺寸引线:中心线表示形体的中轴位置:剖切线表示被剖切部分的轮廓线:虚线表示物体被遮挡部分的轮廓线;折断表示开体在图画上被断开的部分。
③绘图工具。有三角板、丁字尺、铅笔、橡皮、圆规、模板与绘图笔等。
④徒手绘图。在草图阶段提倡徒手绘图。
⑤字体。字体在图纸中能起到画龙点睛的作用,甚至能够反映出设计者本人的性格。
⑥图面安排。图面安排反映出设计得艺术素质的高低。设计者应按照整齐划一、对位有序、疏密适当的原则合理构图。
